Diverse Projecten.

Hier vind u o.a. zelfbouw projecten van PD2HPS.

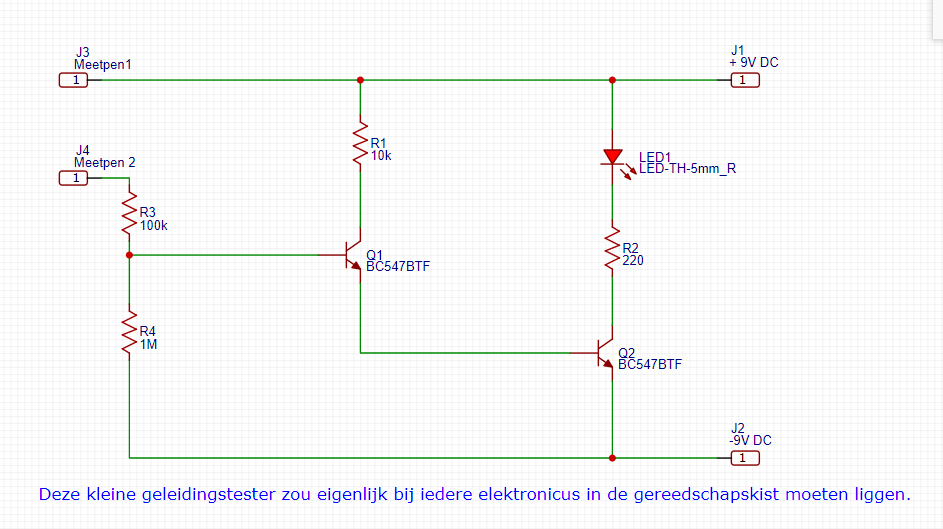

De Geleidings Tester.

Dit schemaatje is eenvoudig zelf op een printje op te zetten. Het gebruik ook zeer weinig onderdelen. Je kunt bv hiervoor het zgn gaatjes print voor gebruiken door de verbindingen te maken. Ook het printje is zeer klein. Ideaal om verbindingen te controleren of ze gemaakt zijn, of bepaalde onderdelen nog heel zijn.(Weerstanden, transsistoeren dioden en sporen koperbanen.

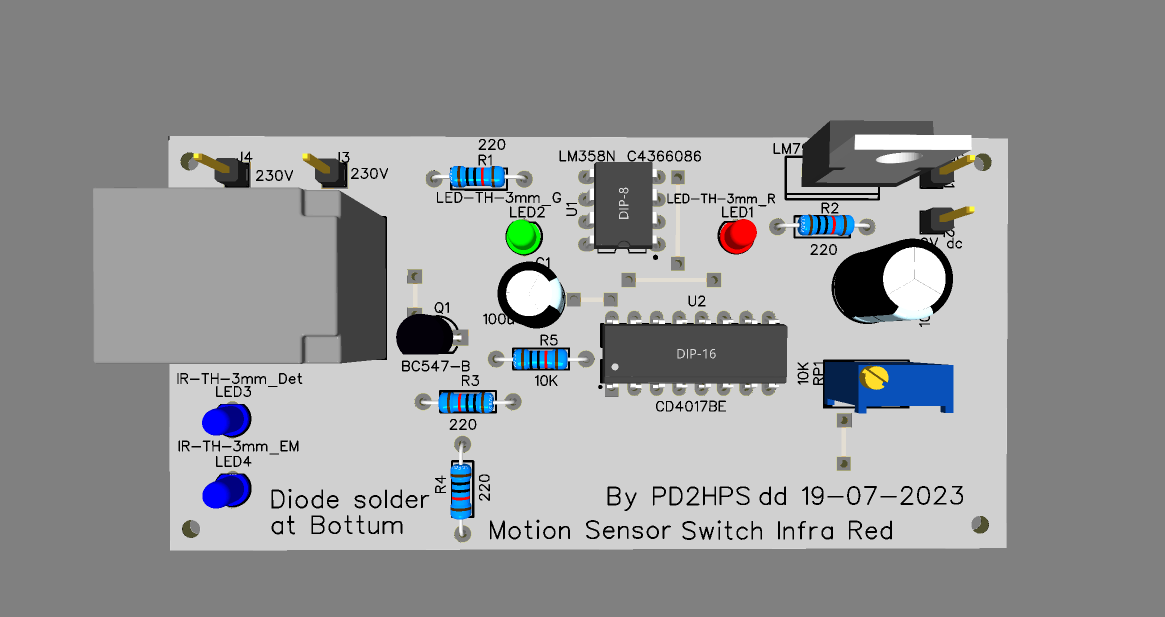

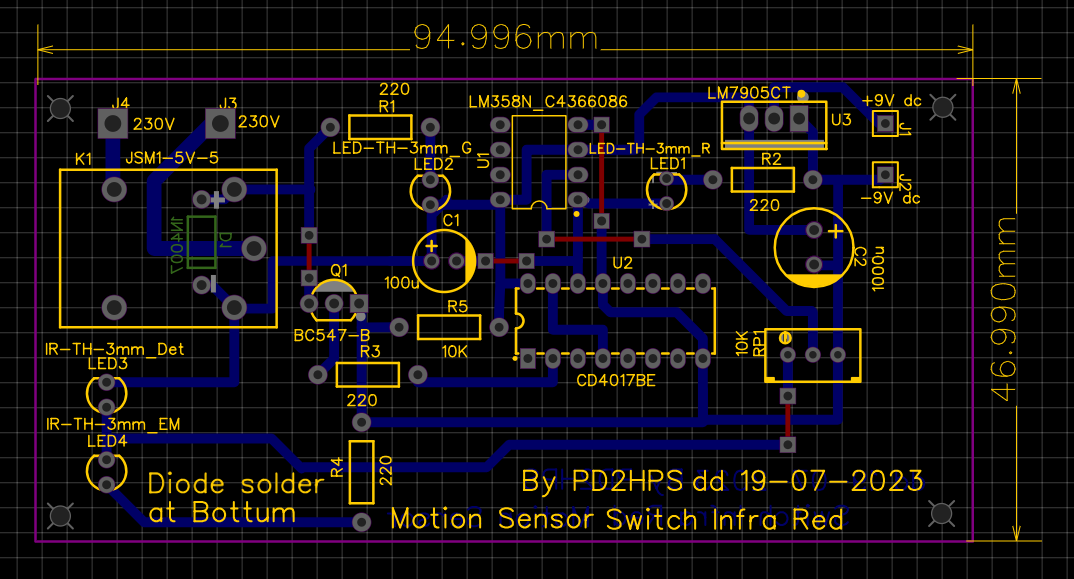

Print opbouw van de Motion Switch.

Ter verduidelijking 3D afbeelding.

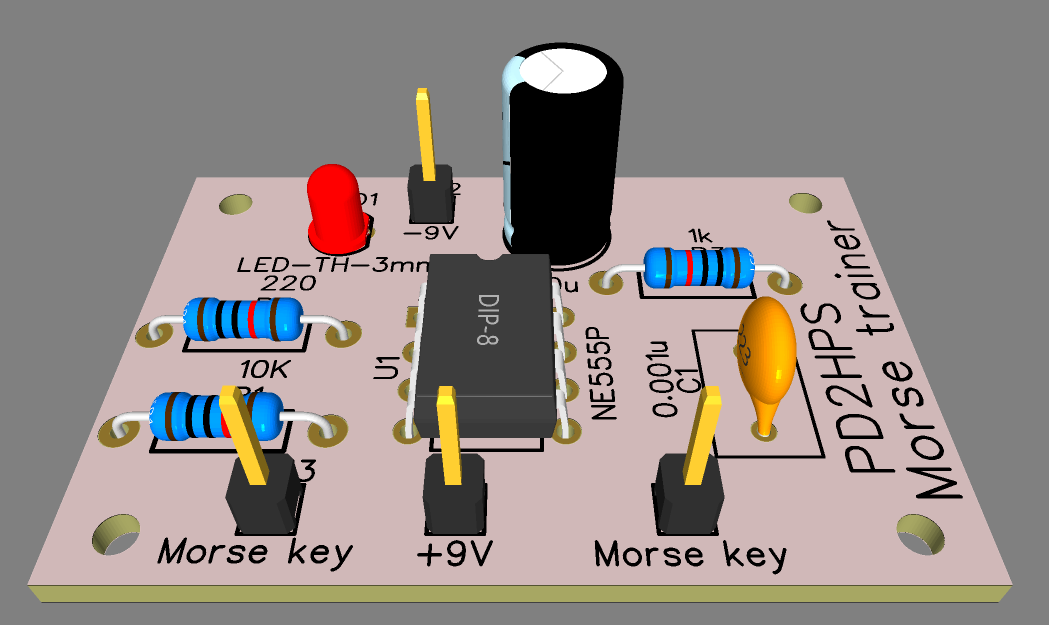

Morse Trainer in 3D.

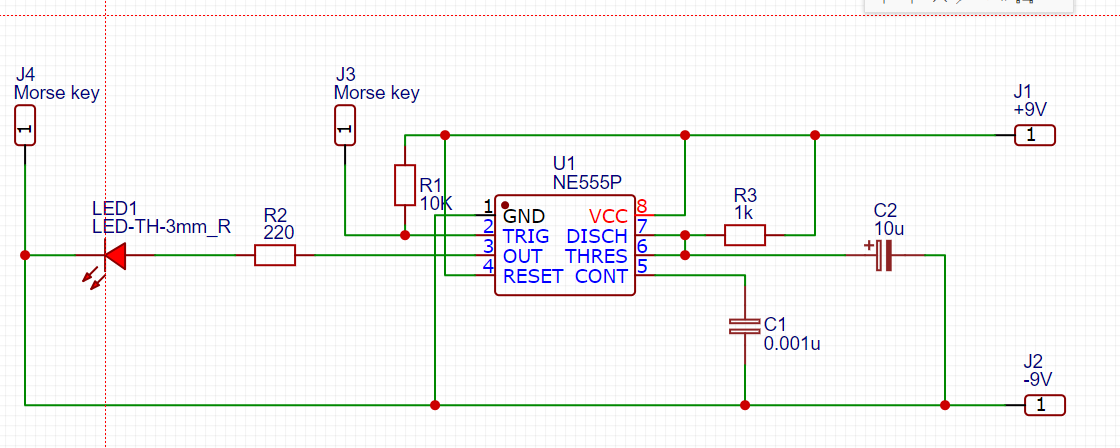

Het Principe schema.

Deze Morse Trainer kan een leer middel zijn voor diegene die het morse-seinen willen leren. Je kunt de LED eventueel vervangen voor een Pizo zoemer of deze er parralel eraan te solderen. Ook deze kun je op een zgn gaatjes print samen Stellen. Gebruik voor het IC (NE555) wel een IC voetje.

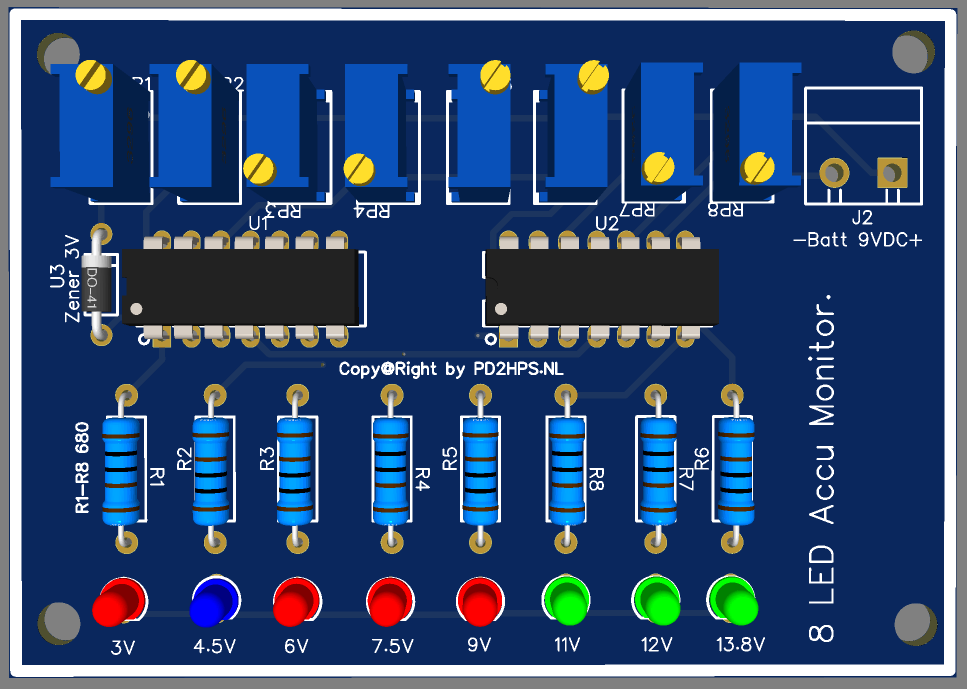

8 LED Accu Monitor 3D.

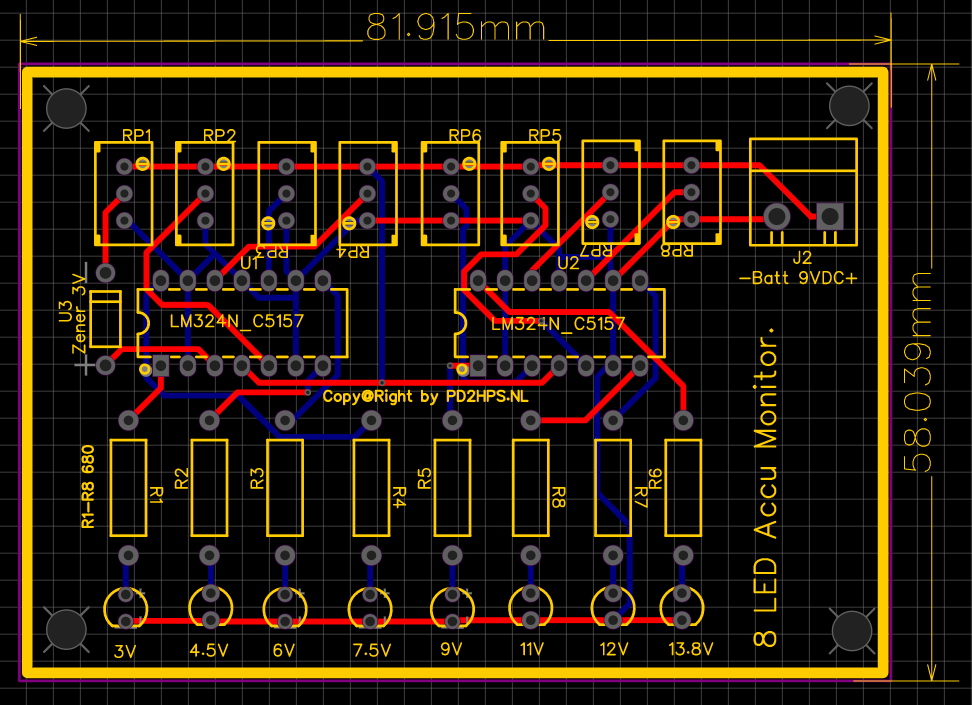

8 LED Accu Monitor PCB.

Wanneer we beschikken over een BACKUP NOODVOEDING van accu's is het van belang dat deze accu's onze transciever(s) van de nodige spanning en stroom worden voorzien om er mee te kunnen werken. Deze 8 LED Accu Monitor geeft dan ook aan wanneer de accu's een te lage spanning bereiken en weer opgeladen dient te worden. Later hier meer over hoe je accu's kunt opladen wanneer er geen net stroom aanwezig is.(bv voor Velddagen, camping.)

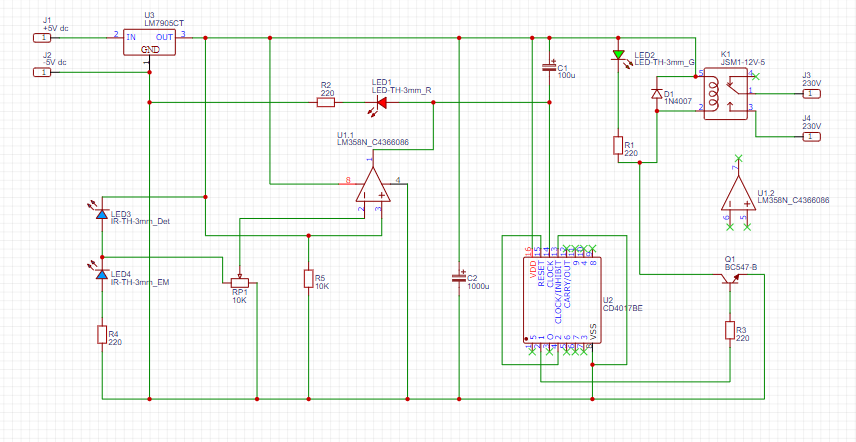

Principe schema IR Motion Sensor Switch.
Copy@Right by PD2HPS.

Waarvoor de Motion Sensor te gebruiken.

De motion Sensor is door de potmeter van 10K zo in te stellen dat bij het betreden van een ruimte met een deur of opening, automatisch het licht wordt aangeschakeld bij het binnen treden en uitgeschakeld bij het verlaten van de ruimte. De schakeling heeft een 5V DC voeding nodig om te werken, dit kunnen bv. 4x 1.5V batterijen zijn of een gelijk gerichte 6V voeding zijn die direct op de schakellaar spanning wordt aangesloten.Voed de gerlijkrichting met de bruine en blauwe draad in de schakelaar en gebruik de zwarte draad en tak de bruine draad af met enkel van de schakelaar met voldoende lengte aan de ene kant van de relais aansluiting en de Zwarte draad aan de anderekant van het relais.Zorg er wel voordat u eerst de hoofdschakelaar of de betreffende groep uitschakeld, ELEKTROCUTIE GEVAAR!

De Milieu Vriendelijke Schakelaar.

Deze schakeling heeft een groot schala aan toepassingen. Het is een beetje te vergelijken met een nadering schakelaar. Maar dat is niet helemaal waar. In een naderings schakelaar zit ook een timer, die na een bepaalde tijd de verlichting weer uitschakeld. Deze schakeling werkt net even iets anders. Wanneer u de ruimte betreed, zal de verlichting worden aangeschakeld. Verlaat u de ruimte weer dan zal ook de verlichting direct worden uitgeschakeld. Dit houd in dat er niet onnodig energie wordt verbruikt. Ik noem het dan ook een groene schakelaar. Deze schakeling is dus bedoeld voor ruimten die zeer tijdelijk worden betreden.Denk daarbij aan het licht van de koelkast. Het kan dan ook gebruikt worden voor een toilet of douche, kelder enz. Ik denk dan ook eenvoudigheid dient het gemak. Schakeling maakt gebruik van Infra Rood detectie. U kunt dus ervan uitgaan dat u niet vergeet het uit te doen.

Laag Frequent Generator 455 Khz.
Copy@Right by PD2HPS.

Laag Frequent Generator 455 Khz.

Een stabiele 455 kHz signaalgenerator is een handig apparaat voor de radiohobbyist. Het kan worden gebruikt voor het uitlijnen van het IF-gedeelte (middenfrequentie) van een ontvanger en het kan worden gebruikt als een BFO (beat frequency oscillator) voor het ontvangen van CW- en SSB-signalen.

Laag Frequent Generator 455 Khz.

Laag Frequent Generator 455 Khz Schema.

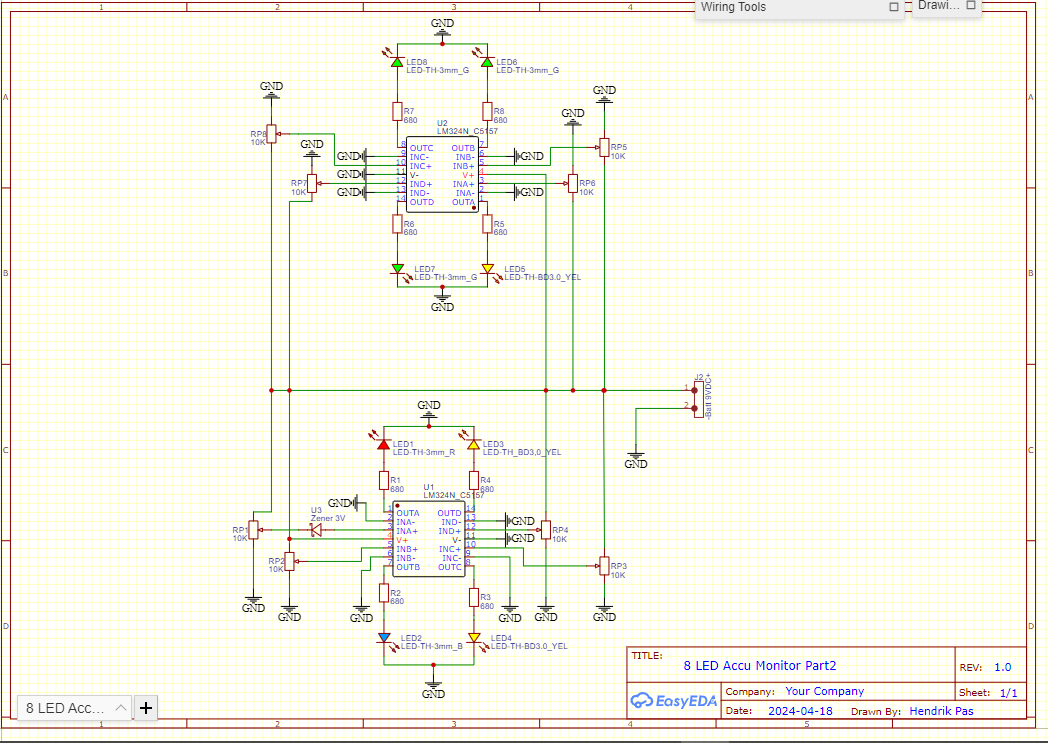

8 LED Accu Monitor Schema.

1 Watt Versterkertje.

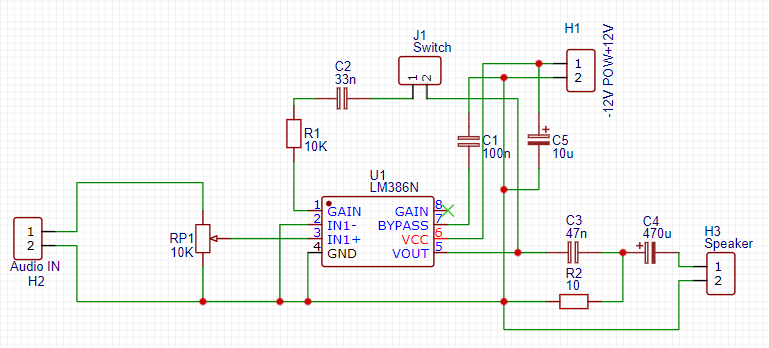

1 Watt Versterkertje Schema.

Wanneer je er een dubbelzijdig printje van (laat) maken, dan word deze iets kleiner dan wanneer deze in enkelzijdige PCB wordt vervaardigd.(40 x 42 mm).

1 Watt Versterkertje.

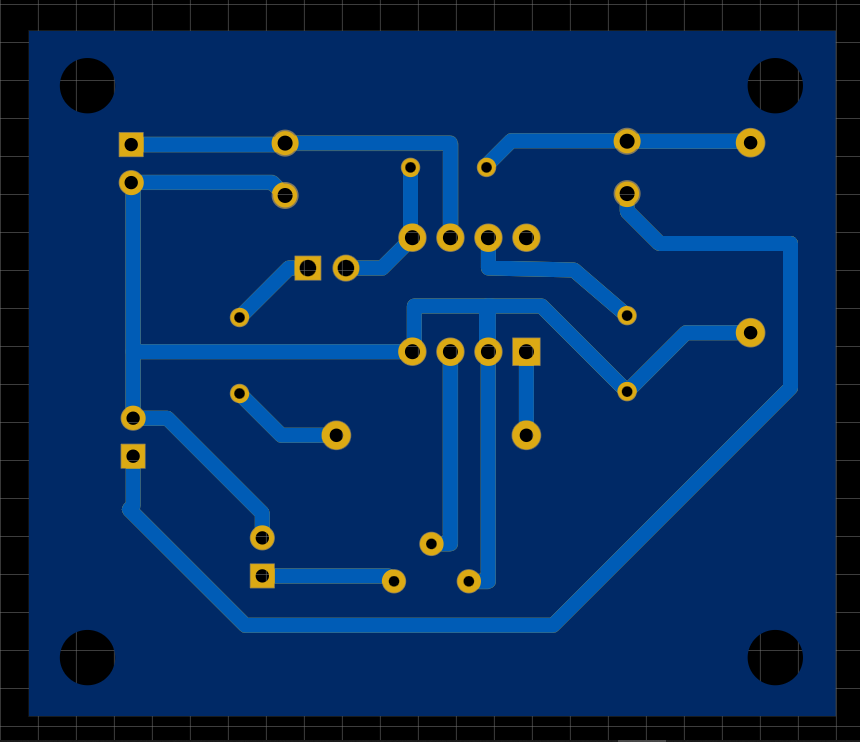

1 Watt Versterkertje Tracks.

Veiligheid voor alles!!.

Wanneer u aan de huis spannings installatie moet werken voor het aansluiten van de projecten om deze aan te sluiten op projecten, schakel dan in de meterkast de stroom uit, voordat u ook maar een aansluiting hierop maakt. Elektische huisinstallaties gebruiken spanningen van 230Volt en 10 tot 25Ampere. Aanraking hiervan kan de dood als gevolg hebben!

ELEKTROCUTIE GEVAAR!!.

Laag Frequent Generator 455 Khz..

Laag Frequent Generator 455 Khz PCB.

Water Voorraad Indicator.

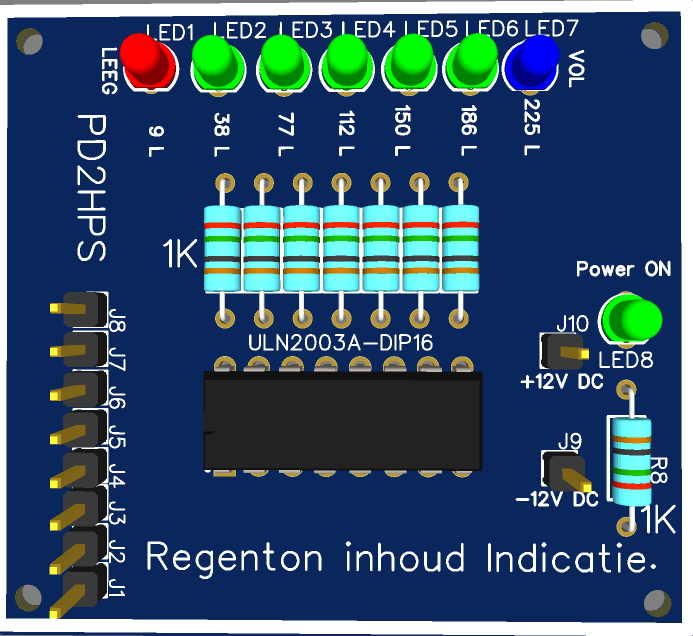

Water Voorraad Indicator 3D.

Video van het Testen.

Werkingstest in een 20L jerrycan. Klik op het vierkantje rechts onder voor groot scherm.

1 Watt Versterkertje.

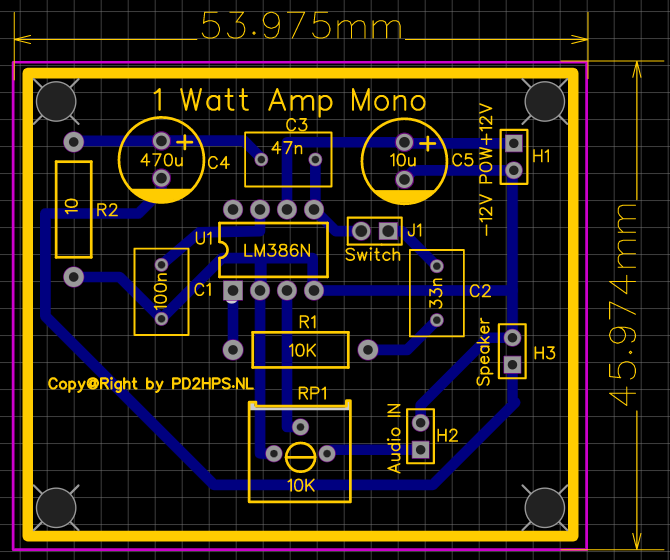

1 Watt Versterkertje PCB.

1 Watt Versterkertje.

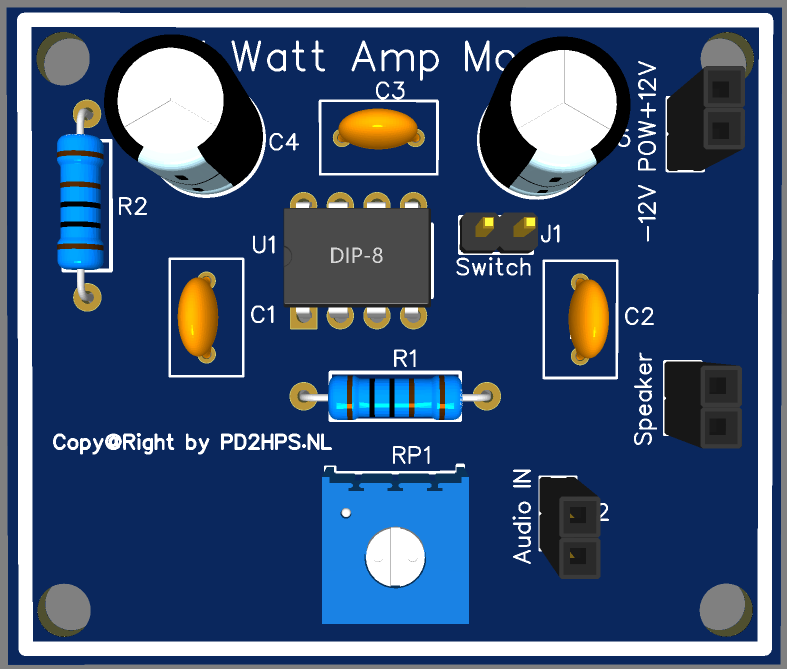

1 Watt Versterkertje 3D.
