LED Theorie.

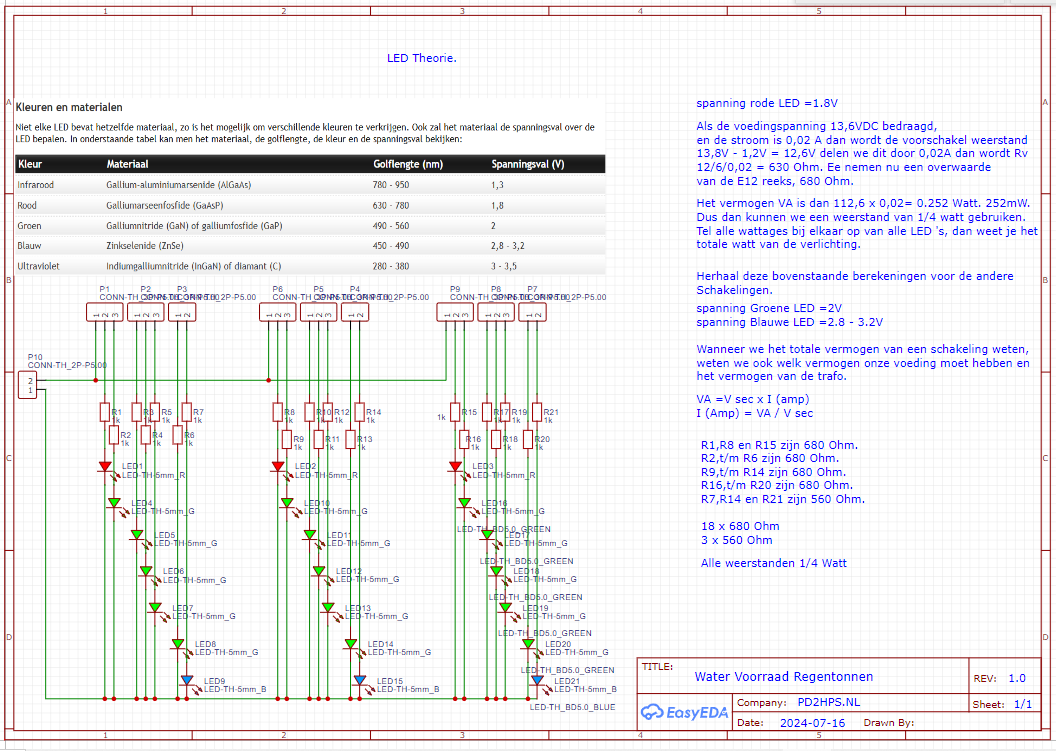

Als je iemand vraagt welke weerstand dat je moet gebruiken voor een schaleling met LED 's krijg je vaak het antwoord "Gebruik een 1K weerstand dan zit je altijd goed." Dit is absoluut waar. Echter er wordt vaak niet verteld dast er een licht opbrengst verlies op treed. Daarom hier onder een uitleg hoe dit te voorkomen is om dit verlies tot een minium te beperken. Alle gekleurde LED 's zijn van verschilende materialen gemaakt en gebruiken dan ook een verschillende gloei spanning (Volt). In het onderstaande principe schema ziet u een tabel met deze verschillende spanningen voor de kleuren aangegeven.
Alle weerstanden zijn 1K in het principe schema. Wanneer we nu de wet van Ohm simpel weg gebruiken, kunnen we deze gebruiken om de meest gunstige voorschakelweerstand berekenen uitgaande van de E12 reeks of E24 reeks. De wet van Ohm luid U(Volt) = I(Amp) x R(weerstand). Eerst moeten we de Gloeispanning van het te gebruiken LED weten, aan de hand van de kleur. Dit vinden we in de bovenstaande tabel. Deze spanning brengen we in mindering van de te gebruiken voedingsspanning. We gebruiken als voorbeeld een voedingsspanning van 13,8V (accu) en een Rode LED.
Gloeispannig Rode LED 1,8V Ul
De spanning die we over houden is nu U - Ul = 13,8 - 1,8 = 12V
Uit datasheets voor LED's blijkt dat de LED een stroom gebruikt van rond de 20mA (0,02A).
Nu passen we de wet van Ohm toe, R(Weerstand) = U(Spanning) / I(Stroom).
Dit houd in R is 12 / 0,02 = 600 Ohm.
Uit de waardentabel E12, zien we dat 600 Ohm niet voorkomt, Wel staat 680 Ohm er in. We nemen iets overwaarde zo dat de weerstand toch iets verlies geeft van de helderheid. Maar wel meer dan bij een weerstand van 1K, we hebben iets meer dan 30% licht opbrengst van 1 Rode LED.
Ook weten we dat het vermogen een rol speeld bij de aanschaf van de juiste vermogenswaarde van de weerstand. Waneer het vermogen hoger is dan die van de weerstand, lopen we het gevaar dat de weerstand zal verbranden. Waardoor ook de LED stuk kan gaan. We moeten dus berekenen welke vermogen de weerstand minimaal aan moet kunnen. Volgens een andere wet van Ohm is het Vermogen (VA) = U(Volt) x I(Amp). Wat wordt dan de grote van de weerstand?
Een weerstand van 1/4 Watt (0,25W) is dus voldoende.
