Automatisch watervoorraad aanvullen.

Waarvoor te gebruiken.

Om zo als in mijn geval je vleesetenede pantjes kweek, ben je zeer afhankelijk van zeer zacht water, Kraan water bevat dusdanig veel stoffen waaevan de vleesetende planten van sterven. Regenwater daarin tegen bevat velemalen minder van deze stoffen. Ook is regenwater goed te gebruiken als drinkwater. (iets voor de velddagen te onthouden) Wanneer je nu in je caravan, camper of boot meerdere voorraad tanks of jerrycans met drinkwater heb en iedere keer van tank of jerrycans moet wisselen met het aansluiten van je drinkwater, kan deze simpele pomp oplossing uitkomst bieden. Het laten repareren van de in massaproductie vervaardigde pompen hiervoor is vaak moeilijk zoniet inmogelijk, Dit houd in dat u gedwongen bent een nieuwe te lopen die tienden tot honderde euro's kosten. Deze vrij eenvoudige schakeling kost ongeveer 10 tot 12 euro, doet precies wat moet doen en is gemakkelijk te repareren voor max. 1 euro voor de IC. Het is een veel voorkomende en wel bekende IC NE555.

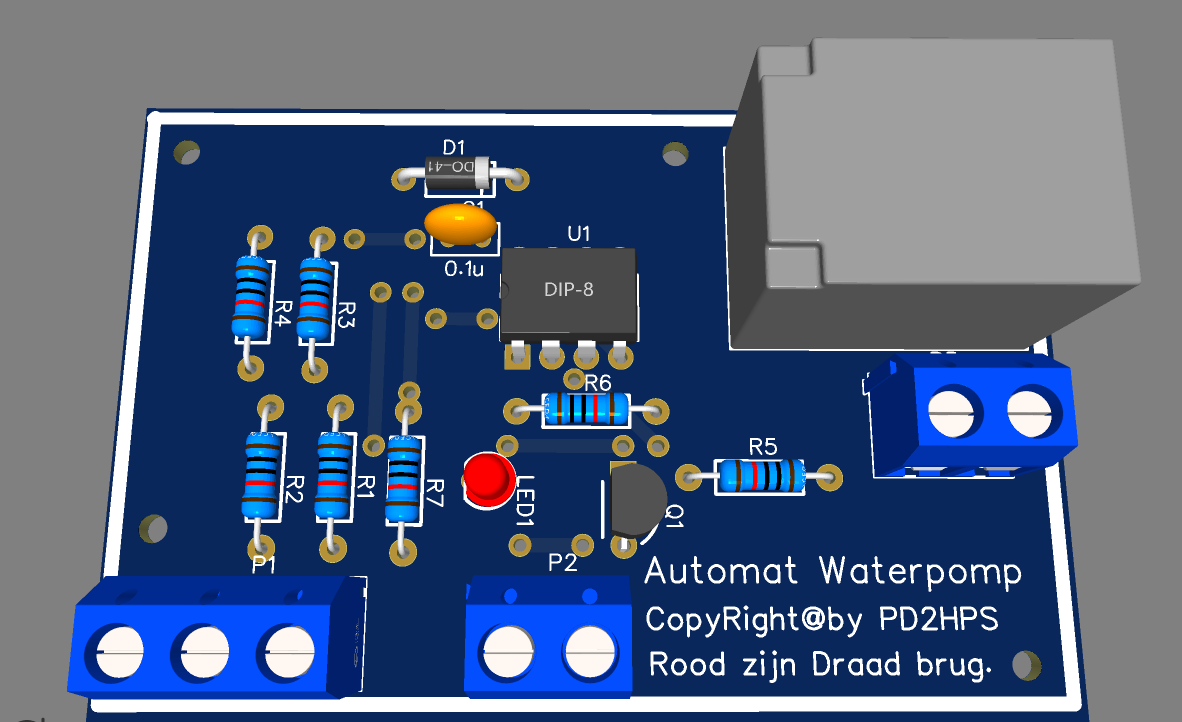

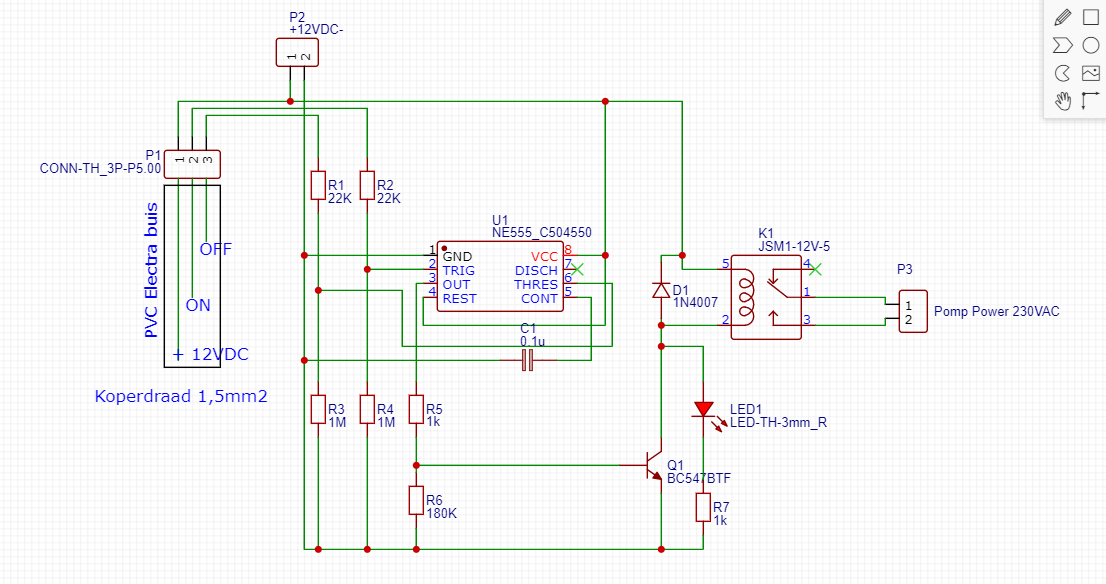

In het hierboven staande afbeelding ziet u 3 aansluitblokjes. P1 heeft 3 aansluitingen deze zijn voor de niveau sensoren. In het principeschema in de 2e kolom zijn deze in een PVC electrabuisje geplaatst. Op de langste staat een constante spanning van 12VDC. De middelste is de sensor voor het minium niveau van het water level en start de pomp voor het vullen. Wanneer het waterlevel de korte sensor heeft bereikt, wordt de pomp afgeschakeld waardoor er ook geen water meer wordt aangeboden.

De Werking.

Het hart van de besturing is het NE555 IC, deze werkt als een aan / uit schakelaar. Wanneer nu de ON sensor in aanraking komt met Water, dan zal er een lage stroom gaan lopen van de plussensor door de watergeleiding via de ON sensor via R2 naar PIN 2 van de NE555 (TRIG) in de NE555 wordt nu de lage stroom versterkt. Tevens wordt de versterkte stroom doorgeleid naar PIN 3 (OUT) en gaat door R5. R6 heeft een hogere weerstand en dient als spanningsdeler. De spanning of stroom door R6 is 160 maal lager dan de spanning of stroom die naar de basis gaat van de transistor (BC547). De basis heeft nu voldoende stroom ( meer dan 0,7V) waardoor de transistor in geleiding komt waardoor de plus 12V gaat lopen door de relaisspoel. Hierdoor schakelen de contacten om en wordt de pomp gestart.

Als het water de OFF sensor bereikt heeft zal PIN 6 (THRES) aan de negative spanning worden gelegt via PIN 5 en C1. Hierdoor wordt het relais spanningsloos en zal de pomp worden uitgeschakelt, Deze gelijk spanning in niet gevaarlijk voor de mens daar deze maar een lage ampères van minder dan 500 mA kan bedragen. U krijgt geen elektrische schok. U merkt en voelt deze niet. Er is bewust voor een gelijk spanning en stroom gekozen daar deze GEEN kortsluiting in water veroorzaakt.

Zelfbouw, Bouwpakketje of Plug en Play.

Als u ervaring heeft met het zelfbouwen van elektronica projecten, kunt u deze gemakkelijk ook zelf bouwen. Zelf de PCB maken en de onderdelen op de juiste aangegeven plaatst op de PCB solderen. U kunt dan een mail sturen voor het principeschema. Indien u geen ervaring heeft in deze maar kunt u zelf wel solderen, dan kunt u een bouwpakketje aanvragen via de mail. Hier zitten wel verzend-kosten aan en de prijs voor de onderdelen. Als u niet zelf in staal bent om te solderen en liever een Plug en Play wilt, dan graag de afstand opmeten tussen waar de watervoorraad zich bevindt en de plaats van het te monteren display voor aflezing. Vermeld tevens of het inbouw of opbouw betreft.

E-Mail naar: hendrikpas@hotmail.com.

Zoals u ziet in de onderdelenlijst, zijn er maar 13 verschillende componenten nodig.

Begin met het plaatsen van de Draadbruggen. Ook kunt u de gaatjes gebruiken om hier de draaden aan te sluiten. Let wel op de volgorde van de diepte in de voorraad tank. Daarna plaats u de IC voet voor de NE555. Soldeer dan de weerstanden gevolgd door het relais.

Afmeting PCB en Componenten Opstelling.

PCB Gegevens.

Doordat het uit weinig onderdelen bestaat, is de kostprijs zeer laag. Het Printplaatje incl. de onderdelen bedraagd ongeveer 5 euro. U kunt het direct aansluiten op een 12V DC installatie. Ik adviseer u om het wel achter een 12V zekering te plaatsen.

Deze Automatische waterpomp is samen te gebruiken met de Melder Water Voorraad.

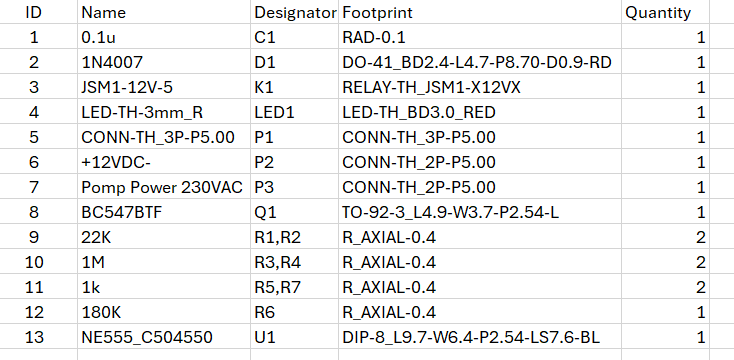

Onderdelen lijst.
